Modüler Mutfak Ünitesi

Fiyat

₺10.000,00

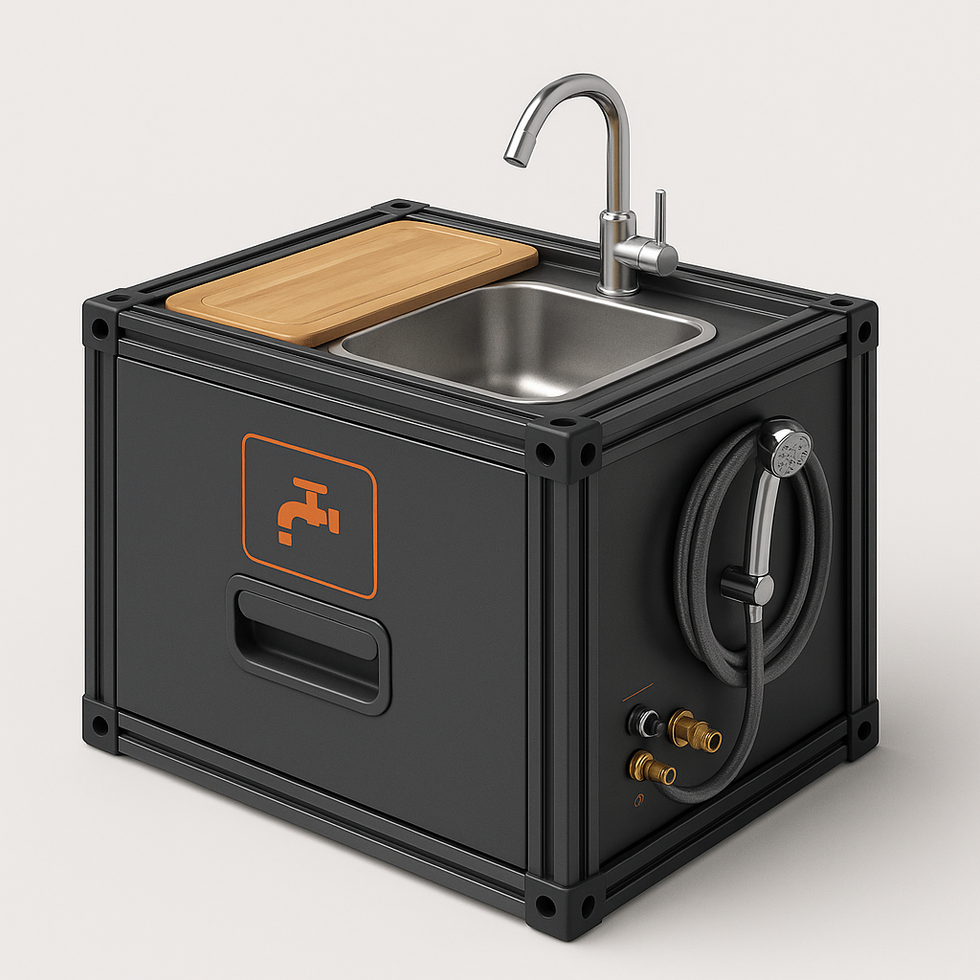

Nest Çekmece Modülünüzü saniyeler içinde tam fonksiyonel bir mutfağa dönüştürün! Bu harici Evye Modülü, mevcut sisteminize "tak-çalıştır" mantığıyla eklenmek üzere tasarlandı. En büyük karavan ve off-grid problemlerinden biri olan su sızıntılarını, "harici hortum" konseptimizle tarihe gömüyoruz. Suyunuzu sadece ihtiyacınız olduğunda dış modülden bağlayın, işiniz bitince güvenle çıkarın.

Montaj Süresi

200

Dakika

Üretim Maliyeti

150

Dolar

Zorluk Seviyesi

5

/10

Hazır Ürün - Fiyat Al (Özel üretim)Beraber Yapalım (Ölçülerini paylaş, Teklif Al)

Modüler Üniteler

Heading 5

Add paragraph text. Click “Edit Text” to update the font, size and more. To change and reuse text themes, go to Site Styles.

⏱ Süre

💰 Maliyet

⚡Zorluk

Modüler Üniteler

Neden Yaptım?

Off-Grid yaşamın ağır yüklerini zahmetsizce kaydırın.

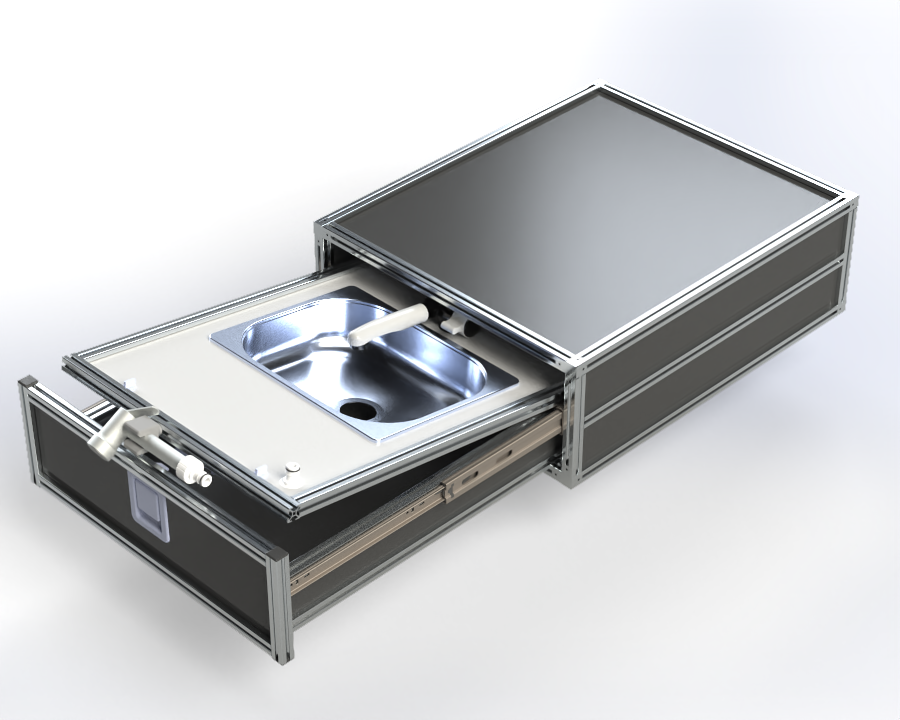

Bu modülün tasarımında (CAD) en büyük odak noktamız "Hareketli Toleranslar (Clearance)" oldu. Ünitenin sadece statik bir kutu olması yetmiyordu; içerisindeki su bidonlarının vanaları, gaz tüplerinin dedantörleri ve bu parçalara bağlanan esnek hortumlar için bir "kablo/hortum yönetim kanalı" kurgulamamız gerekti. 3D modelleme aşamasında, maksimum açılım olan 600mm'lik stroku simüle ederek hortumların sıkışıp sıkışmadığını test ettik. Dış yüzeyleri siyah panellerle kaplayarak hem içerideki karmaşık görüntüyü gizledik hem de estetik bir bütünlük sağladık. Üretilebilirliği (DFM) artırmak adına, tüm köşe bağlantılarında piyasada standart olarak bulunan gizli T-köşebentler kullandık, böylece özel talaşlı imalat gereksinimini sıfıra indirdik.

Nasıl Tasarladım?

Bu modülün tasarımında (CAD) en büyük odak noktamız "Hareketli Toleranslar (Clearance)" oldu. Tasarım sürecinin başından itibaren, ünitenin yalnızca statik bir kutu olmasının yeterli olmadığını fark ettik. İçerisinde barındıracağı su bidonlarının vanaları, gaz tüplerinin dedantörleri ve bu parçalarla bağlantı kuracak esnek hortumlar için bir "kablo/hortum yönetim kanalı" oluşturma gerekliliği ortaya çıktı. Bu kanal, hem işlevselliği artırmak hem de güvenliği sağlamak açısından kritik bir öneme sahipti. 3D modelleme aşamasında, maksimum açılım olan 600mm'lik stroku simüle ederek hortumların sıkışıp sıkışmadığını test ettik. Bu simülasyon, tasarımın pratikteki uygulanabilirliğini değerlendirmek için büyük bir fırsat sundu. Hortumların hareket alanını analiz ederek, olası sorunları önceden tespit etme şansına sahip olduk. Aynı zamanda, bu aşamada farklı malzeme ve tasarım alternatiflerini de değerlendirdik. Dış yüzeyleri siyah panellerle kaplayarak hem içerideki karmaşık görüntüyü gizledik hem de estetik bir bütünlük sağladık. Siyah paneller, modülün genel görünümüne modern bir hava katarken, aynı zamanda dış etkenlere karşı dayanıklılığını da artırdı. Bu kaplama, hem işlevsel hem de estetik açıdan önemli bir tasarım unsuru haline geldi. Üretilebilirliği (DFM) artırmak adına, tüm köşe bağlantılarında piyasada standart olarak bulunan gizli T-köşebentler kullandık. Bu, tasarımın montajını kolaylaştırarak, zaman ve maliyet tasarrufu sağlamış oldu. Özel talaşlı imalat gereksinimini sıfıra indirmek, üretim sürecinin verimliliğini artırdı ve aynı zamanda ürünün pazara sunulma süresini kısalttı. Ayrıca, bu yaklaşım, tedarik zincirinin yönetimini de kolaylaştırdı, çünkü standart parça kullanımı, yedek parça temininde esneklik sağladı. Sonuç olarak, bu modülün tasarımı, hem fonksiyonel hem de estetik açıdan titizlikle ele alınmış bir süreçtir. Hareketli toleransların doğru bir şekilde hesaplanması, hortum yönetim kanalı tasarımının etkinliği ve üretilebilirlik açısından standart parçaların kullanımı, projenin başarısında belirleyici unsurlar olmuştur.

Nasıl Ürettim?

🛠️ Üretim Günlüğü: Xeno Glide Ağır Yük Tesisat Modülü Nasıl Hayata Geçti?

Off-grid projelerde, karavanlarda veya mobil atölyelerde en büyük düşmanımız iki şeydir: Sarsıntı ve Ağırlık. Su depoları ve gaz tüpleri gibi hayati bileşenleri güvenli bir şekilde saklamak, aynı zamanda gerektiğinde onlara kolayca ulaşabilmek her zaman ciddi bir mühendislik problemi olmuştur. Standart ahşap dolaplar ve zayıf menteşeler, arazi şartlarında birkaç ay içinde pes eder. Biz de bu sorunu kökünden çözmek için "Xeno Glide" modülünü atölye tezgahımıza yatırdık.

İşte dijital ikizinden (CAD) fiziksel gerçeğe dönüşen bu ağır sıklet modülün üretim serüveni.

📐 1. Adım: Knolling ve Toleranslı Kesim

Üretime, "maker" kültürünün vazgeçilmezi olan knolling (parçaları 90 derecelik ızgara düzeninde dizme) ile başladık. 20x20 siyah eloksal alüminyum profiller, 100 kg taşıma kapasiteli teleskopik raylar ve yüzlerce M5 T-Somun tezgahtaki yerini aldı.

Profil kesimlerinde 0.1 mm hassasiyetle çalıştık. Çünkü kızaklı sistemlerde, kasanın ve çekmecenin milimetrik olarak gönyesinde olmaması, rayların sıkışmasına veya zamanla bilye dağıtmasına neden olur. Dış kaplama için kullanılacak 3mm siyah kompozit paneller ise CNC router'da, su ve gaz tesisat hortumlarının geçiş rotalarına (clearance) uygun şekilde sıfır fire ile kesildi.

🔩 2. Adım: İskeletin İnşası ve Gizli Köşebent Stratejisi

Ana iskeleti kurarken standart dıştan bağlantılı köşebentler yerine, profillerin kanal içine gömülen gizli köşebentler kullandık. Neden mi?

Estetik: Xeno tasarım dilinin o temiz, endüstriyel ve monolitik siyah görünümünü bozmak istemedik.
Kuvvet Dağılımı: Gizli köşebentler, yükü sadece vidanın üzerine değil, profilin kendi et kalınlığına (kanal içine) dağıtır. Bu sayede dinamik yük altında (örneğin bozuk bir orman yolunda ilerlerken) kasanın esnemesini ve vida gevşemelerini minimuma indirdik.

Tüm birleşim noktalarında tork anahtarı kullanarak homojen bir sıkma kuvveti elde ettik.

🚂 3. Adım: Kritik Eşik – Ağır Yük Raylarının Entegrasyonu

Bir çekmece modülünün kalbi raylarıdır. Xeno Glide'ın merkezine, tam açılımlı (full-extension) 100 kg kapasiteli ağır sanayi rayları yerleştirdik.

Bu aşamada en büyük zorluk paralellik optimizasyonu oldu. Dış şasi ile iç hareketli kaset arasındaki boşluğu tolerans pulları ile milimetrik olarak ayarladık. İç kasetin tamamen dolu olduğu bir senaryoyu simüle etmek için kasetin içine 60 litrelik su bidonları ve 2 adet kamp tüpü (yaklaşık 70-75 kg) yerleştirerek montajı tamamladık. Rayların ağırlık altında sarkma (sehim) yapıp yapmadığını komparatör saati ile test ettik. Sonuç: Kusursuz bir kayma hareketi.

🗜️ 4. Adım: Kapatma, Tesisat Yönetimi ve Kilit Mekanizması

İskelet ve hareketli aksam kusursuz çalıştıktan sonra, dış zırhı giydirme aşamasına geçtik. 3mm siyah kompozit panelleri, titreşim önleyici contalar (fitiller) yardımıyla profil kanallarına sabitledik. Bu fitiller, araç hareket halindeyken panellerin zangırdamasını (rattling) engeller.

Son olarak, modülün off-road koşullarında kendi kendine açılmasını önlemek için ön kapağa yüksek gerilimli bir kilit mandalı (latch) entegre ettik. Modül tam açık pozisyondayken su giriş/çıkış rekorlarının ve gaz regülatör hortumlarının ray mekanizmasına sıkışmadığından, esneme paylarının (range of motion) yeterli olduğundan emin olmak için defalarca "aç-kapa" yorulma testi yaptık.

🎯 Sonuç: Ömürlük Bir Altyapı

Tasarımından üretimine kadar hiçbir köşeden kırpmadığımız Xeno Glide, atölyeden çıkıp zorlu doğa koşullarıyla yüzleşmeye hazır. Bu sadece bir çekmece değil; off-grid altyapınızın en ağır işçilerinden biri olacak şekilde tasarlandı. Modüler yapısı sayesinde yarın öbür gün Xeno Hab sistemindeki diğer parçalarla kolayca birleşebilecek ve ihtiyaçlarınıza göre evrimleşebilecek.
